选塔参数

1.冷却水量Q(m3/h)  2.进塔水温度t1(℃)  3.出塔水温度t2(℃)  4.大气干球温度θ(℃)  5.大气湿球温度τ(℃)  6.大气压Pa(mmHg)  7.噪声限值要求dB(A)

使用维护注意事项

1.冷却塔安装完毕,应仔细清除管道、收水器,填料表面及集水池等处的杂物和污垢,以免发生堵塞。

2.冷却塔使用前,应先进行试运转。检查风机、塔体是否安装平稳,布水器运转是否正常,喷头布水是否均匀出水,电动机防潮措施是否严密等。

3.冷却塔使用时,应经常观察,检查风机运转情况,包括电流、电压、风机振动、噪声、齿轮油位,有否漏油或皮带传动是否松动,有否打滑、布水是否正常等。

4.齿轮箱用20#机械油或齿轮油,除平时不断加注到规定油位外,每连续运转一年,应全部更换一次。

5.皮带传动轴承座,要加注润滑油脂,平时每月用油枪加注一次,每连续运行一年,全部拆洗更换一次。要经常注意各连接部件、螺栓的紧固情况。

6.冷却塔进水浊度不大于10毫克/升,运行时,应根据水质情况,考虑定期排污或增加水质稳定处理。

7.填料材质采用改性耐温硬聚氯乙烯(PVC),或耐高温聚丙烯(PP)。

8.循环水中产生菌藻时,可采用冲击加氯去除。加氯量可控制回水总管内余氯为0.5~1.0毫克/升,时间4~6小时。

说明:1.噪生为标准点D测验定值,即距塔壁直径远,距1.5米高;(当塔径小于1.5米时,取Dm=1米)

2.本系列标准设计工况为湿球温度τ=28℃,进水温度t1=38℃,出水温度t2=32℃,即水温降△t=6℃,逼进度t2-t=4℃。

3.本表中列出τ=28℃时,△t=6℃及8℃,t2=32℃和τ=27℃时,△t=6℃及8℃,t2=32℃的冷却水量供选用时参考,其它参数的冷却水量请查热力性能曲线。

4.进水压力指接管点处水压,1Kgf/cm2=9.8x104Pa因而本系列水压在0.2-0.49Kgf/cm2之间。

1.使用行星齿轮减速器时标准点噪声(72dB(A)),使用动力带减速器标准点噪声值与低噪声型冷却塔相同。

2.上表中所列出的湿球温度τ=28℃及τ=27℃的冷却水量,其工况如下:当水温降△t=10℃时,其进水温度t1=43℃和τ=27℃时,出水温度t2=33℃,当水温降△t=20℃及25℃时,其进水温度t1分别为55℃及60℃,出水温度t2=35℃。

3.进水压力指接管处水压。

说明:1.冷却水量:CBL系列中温塔:大流量指进水37℃、出水32℃、水温差5℃式况下的冷却水量。小流量指进水47℃、出水32℃、水温差15℃工况下的冷却水量。GBL系列高温塔指进水60℃、出水35℃,水温差25℃工况下冷却水量。

2.气象参数:设计工况:干球θ=31.5℃,湿球τ=28℃,大气压10.13×104Pa

3.进塔水压:系指表述冷却水量条件下的进塔水压值。

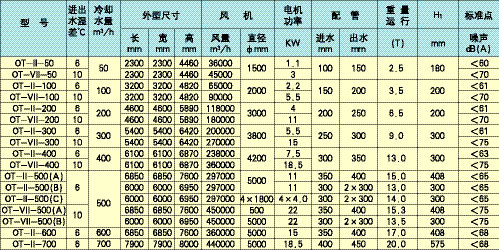

说明:1.OT-II为水温降△t=6℃,即进水温度t1=38℃,出水温度t2=32℃,湿球温度τ=28℃时。

2.OT-VII为水温降△t=10℃,即进水温度t1=43℃,出水温度t2=33℃,湿球温度τ=28℃时。

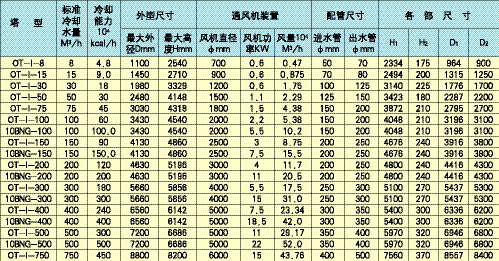

设计条件:干球温度θ=31.5℃ 湿球温度τ=28℃ 大气压Pa=10.13×104Pa

OT-I型:进水温度t1=38℃ 出水温度t2=32℃

10BNG型:进水温度t1=43℃  出水温度t2=33℃

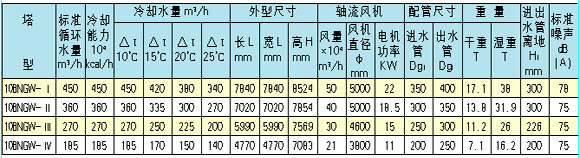

10BNGW系列中温污水型逆流式玻璃钢冷却塔特性参数表

25BNG系列高温差型玻璃钢冷却塔特性参数表

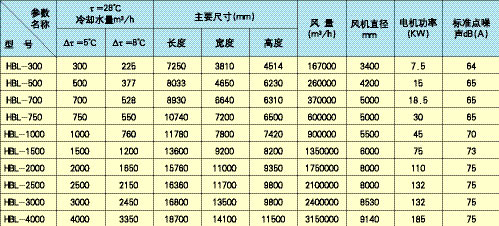

HBL型横流式玻璃钢冷却塔特性参数表

NBL型逆流式玻璃钢冷却塔特性参数表
