玻璃钢转盘曝气机

扬州市天雨玻璃钢制品厂有限公司



概  述

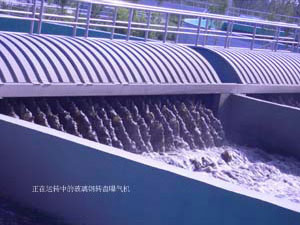

玻璃钢转盘曝气机主要用于氧化沟的曝气,对污水进行充氧。我厂生产的该型曝气机盘片进行了优化设计,采用玻璃钢模压成型,较传统转盘的充氧动力效率、水平推流效果均有很大提高,并获得国家专利。专利号:ZL.98.2.27.422.X。

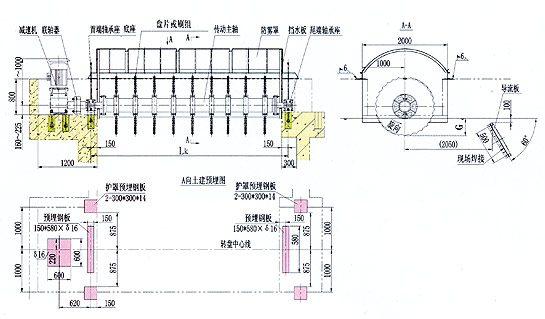

工作原理及构造

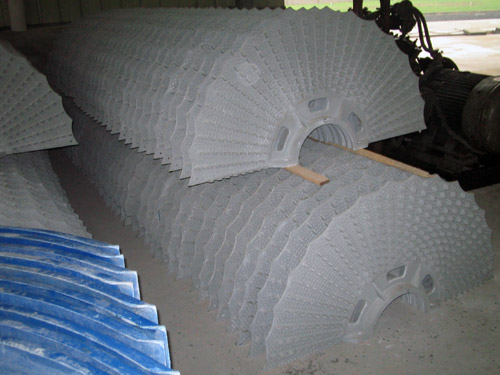

转盘上均布了无数的轮牙、泼水瓣、储气沟、离心槽,盘片在传动装置的驱动下快速旋转,将水抛入空中与空气接触,空气迅速溶入水中,达到充氧的目的;

轮牙:主要起推动作用。

泼水瓣:使水雾与氧气充分混合,处于饱和状态,再落入池中,它形成流线型,阻力小,泼水效果好,充分起到泼水的作用。

储气沟:强制将沟内的气泡带入水中并切割打碎,使之充分与池内的水混合。

离心槽:将停留在盘片处的“死水”在离心力的作用下沿离心槽射出,并和空气充分接触。

特  点

1.传动机构采用优质减速机配特制联轴器,运行可靠。

2.盘片采用复合玻璃钢模压成型,耐腐蚀,寿命长。

3.安装维护方便,运行费用低。

4.充氧能力不够时,可加装盘片,增加充氧能力。

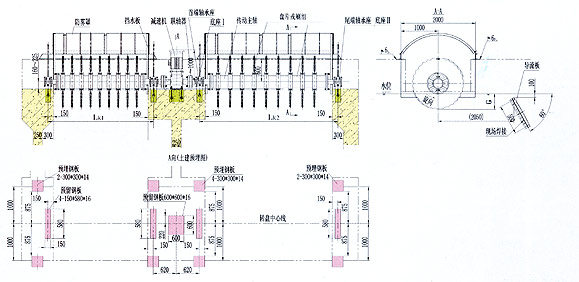

5.可用一台驱动电机拖动两台转盘,中间采用双出轴减速机拖动,负荷平衡。

6.可根据氧化沟宽度灵活布置,并可根据溶解氧自动控制运行。

技术性能参数

1.一般转速:56r/min。

2.盘片浸没深度:460mm。

3.盘片直径:Φ1400mm。

4.单盘的清水充氧能力:

0.9-2.0kgO2/h。

5.转盘的动力效率:

1.8-2.7kgO2/kWh。

6.转盘安装密度一般为3-4片/米。

7.单机最大沟宽为11m,中间加支承时,不超过15m。

8.玻璃钢转盘中心轴孔直径有244 mm和325 mm两种类型。

订货说明

1.订货时注明沟宽,盘片密度超过本厂规定时,请注明盘片密度或总盘片数,但过多将影响充氧量。

2.盘片一般为玻璃钢材质,可单独订货。若需要其他材质请注明材质型号。

3.如需要防溅罩(玻璃钢)时,请注明。

4.如需在池内配套导流板来增加充氧效果时,请注明。

5.本机传动机构一般为立式减速箱,需要卧式结构时请注明。

6.本机充氧量为清水试验数据,当用于污水时,充氧量可能因水质差异而不同,选取时请增加一定的余量。

7.本机浸没深度一般为460mm,工作深度增加时,需增加功率,请注明浸没深度值,但最大不超过500mm。
