概  述

斜管、斜板沉淀器是一种高效组合式沉淀器,处理效率高,曝气强度低,节约占地,不需污泥回流,有机物容积负荷在3-11BOD5kg/m3·d范围内均可获得满意效果。停留时间短,沉淀效果高,可用于含砂量大的取水口取水,给排水工程的沉淀池。对原有的平流沉淀池、加速沉淀池等进行技改时,加设斜管(斜板)可提高处理效率3—4倍。

技术要求

1.斜管、斜板材料通常选用玻璃钢(FRP)、聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)等。

2.斜管断面一般为正六边形,斜板断面可为平行板,亦可为正弦波形板。

3.斜管(板)顶部以上清水区高度为1.0—1.5m,底部以下配水区高度不小于1.0—1.5m。机械排泥时,配水区高度应大于1.6m,便于安装和检修。

4.斜管(板)中水流的Re数小于500,Fr数为10-3—10-5,

5.斜管设计流速为1.0—4.0mm/s,斜板为10-20mm/s。

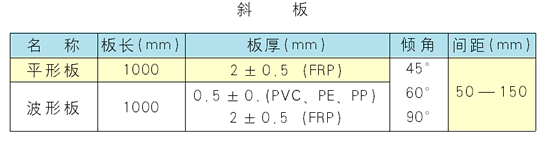

规  格

斜管(全塑共聚级)

不同内切圆斜管

最佳设计流速V0与相应Re、Fr值

安装与使用

1.斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。

2.安装时倾斜方向不应使水流直冲斜管(板)。

3.定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。

4.斜管(板)平面不得承受集中负荷。

5.不得在安装有斜管(板)区域内使用明火。
