管道静态混合器

扬州市天雨玻璃钢制品厂有限公司

概  述

管道混合器是根据七十年代美国凯尼克斯公司的静态混合器资料设计的。该装置特点是具有快速高效的管道螺旋混合。实践证明:混合时间短,扩散效果达90%以上,可节省药剂用量约20~30%;而且结构简单,占地面积小,采用玻璃钢材质,具有加工方便、坚固耐劳、耐腐蚀等优点,在给水排水和环境保护工程中对投加各种混凝剂、助凝剂、臭氧液氧以及酸碱中和、气水混合等方面都非常有效。对提高水处理效果、节省能源,具有重大的经济意义。

构造和混合原理

管道混合器一般为整体形三节组成,(根据用户需要可制作整体两节螺旋管道混合器)。每节混合器有一个固定螺旋叶片,分左旋和右旋二种。相邻二节的螺旋叶片旋转方向相反,并相错90°,两端均用法兰连接,保证密封要求。

水流通过混合器产生成对分流,交叉混合和反向旋流三个作用,使药剂迅速、均匀地扩散到整个水体,达到瞬间快速混合的目的,混合率达90%~95%。

规格和型号

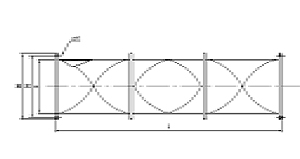

1.管道混合器的安装尺寸和外型见图表(法兰标准:GB9119.2-88):

1.加药口可根据用户确定

2.水头损失与螺旋叶片单体数成正比,与流速平方以几何级数递增或递减。

管道混合器安装

1.管道混合器在安装前应进行水压试验,试验压力为:管内正常工作压力×1.25。

2.混合器安装无加药口时不受方向限制,可以水平、垂直或其他组合方式;有加药口时,加药口方向与水流方向要一致。

3.混合器安装在架空管道时,必须用管道支架固定,埋地管道可安装在检查井内。

4.与外接管道连接时,应先将外接管道法兰与混合器法兰固定收紧,不得将混合器法兰作为最后连接工序。

5.由于不确定因素导致管道连接长度出现偏差时,不得在混合器附近施工,特别是当管道长度偏短时,禁止将由此产生的间隙留到混合器法兰的连接处。

6.移动混合器时,应整体平衡移动,不得撬打及强行移动混合器。不得在混合器附近进行明火作业,如必须要对管道进行焊割时,必须对混合器做好防护措施。

7.投加药剂的管道由各单位自行设计,可按全国给水排水标准图S324-4.5进行安装。

8.各种药剂的投加位置,应在管道混合器前端。根据用户实际需要,可在管道混合器上安装加药口。
