玻璃钢通风管道

扬州市天雨玻璃钢制品厂有限公司

概述

该管材的耐化学腐蚀性能好,重量轻、使用年限长,在正常使用年限期间无需维护,输送的气体稳定,管道采用法兰连接,施工方便,可缩短工期,且气密性能好,气体糙度小。

FRP管材具有以下特性:

1)耐腐蚀性好。FRP管道能抵抗酸、碱、耐盐份、H2S、NH3、腐蚀性土壤或地下水及众多化学流体的侵蚀。

2)耐高温性、抗冻性好。在-20℃状态下,仍具有良好的韧性和极高的强度,可在-20℃-40℃的范围内长期使用。管道环刚度5000N/m2以上。

3)安装简便,法兰连接。法兰连接参照0.6MPa标准,螺栓采用304不锈钢,螺栓规格符合风管连接强度要求。

4)维护费用低。FRP管由于上述的耐腐、抗冻和抗污等性能,因此工程不需要进行防锈、防污、防触电等措施和检修可节约工程维护费用。

5)工程年限长,使用可靠。据实验室的模拟试验表明FRP管使用年限可长达20 年。

6)风管表面使用UV光稳定剂,抗老化、抗光照。

管路系统的设计同时力求与建筑外观形态吻合,管路布局合理,减少管道压力损耗,做好压力平衡计算,确保换气均衡,保证系统成效。同时安装路径平行或垂直于构筑物的外沿轮廓线,尽量少走弯路,减少弯头数量,减少沿程管阻,减少运营费用,并做到管道布局美观,和谐。

规格 厚度
Φ1200mm 9mm
Φ900mm 9mm
Φ700mm 6mm
φ600mm 4.5mm
φ500mm 4.5mm
φ400mm 4.5mm
φ300mm 3mm
φ200mm 3mm
Φ150mm 3mm
Φ100mm 2.5mm

 所有管道均为法兰连接,圆形管道主要以6米为分段,其他不足6米的按实际长度制作。对接缝处现场裁割拼装。

玻璃钢管道以不饱和树脂为基体,玻璃纤维为增强材料,经机械缠绕成型。法兰与管道主体同步形成。树脂内衬采用耐腐蚀乙烯基树脂,结构层树脂采用高强度不饱和树脂。玻纤采用2400无碱玻璃纤维直接纱.

玻璃钢管道技术指标如下:

比重:1.9-2.1

巴氏硬度:35以上

树脂含量:45%以上

固化度:85%以上

弯曲强度:110MPa以上

环刚度:5000N/m2

埋地管道及架空管道内排水措施:

埋地管道:在靠近厂区排水井的埋地主管道下方设置集水斗,将管道内的积水通过集水斗及集水管道牵引至厂区排水井内。

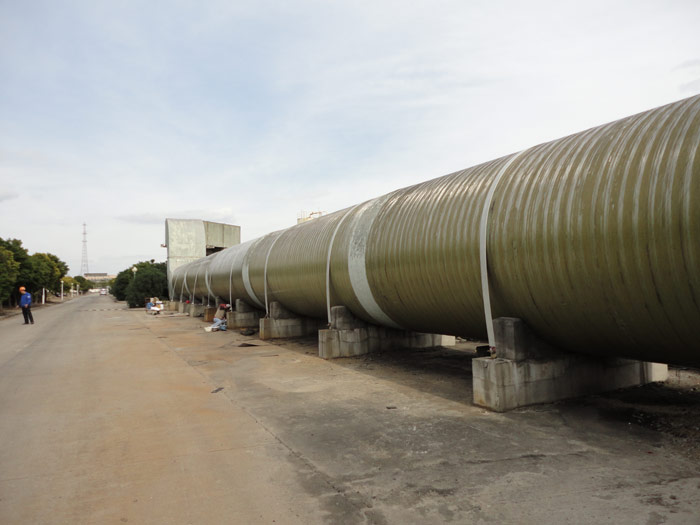

架空管道:在靠近厂区排水井的架空主管道下方设置集水斗,将管道内的积水通过集水斗及集水管道牵引到厂区排水井内。



1.弯头

根据设计要求制作圆形弯头、矩形弯头及异径弯头。

 圆风管外径 矩形风管大外边长 弯曲直径 弯曲角度 法兰尺寸

100-2000 R=D  或由用户决定 90°、60°、45°、30°、15° 与所接风管匹配




2.三通及四通

三通或四通的规格同风管尺寸匹配,长度由设计要求决定。三通分为整体式、插管式和裤衩式三种类型,三通的转向角度由设计确定。四通一般为直角整体式,也有特殊情况,需现场确定四通管件。

3.变径管

变径管长度等于大端直径或矩形大边尺寸,亦可根据实际确定,变径管按对称结构分为单面偏变径管和双面偏变径管,按外形分为圆变径、方变径及方圆变径。
