污水池加盖理想选择------玻璃钢防护罩废气通风设备

一、 概述

扬州市天雨玻璃钢制品厂有限公司是江苏天雨环保集团全资子企业,创建于1990年,位于历史文化名城扬州东北郊,南临长江,西接京杭大运河,紧依京沪高速,水陆交通十分便利.我厂专业生产玻璃钢制品、给排水、污水处理设备。产品销售遍布全国各省市,并出口东南亚地区。建厂初期主要生产配套产品,自1996年以来向专业型方向发展,转盘曝气机、走道板、水箱产品获得国家专利产品。2002年以来企业连续获AAA级资信企业。工厂现占地面积4万平方米。新增有色材料和黑色材料铸造项目。2008年企业实现产值5800万元,2009年实现产值7500万元。企业现有员工二百五十余人,其中各类专业技术人员60人。主要产品有玻璃钢防护罩,水箱、网格板、转盘曝气机、集水槽、储槽(罐)、通风管道、拍门、潮门、冷却塔及各类加药设备、各类黑色、有色铸造产品等近50个系列产品200多种规格。广泛用于城市给水排水及冶金、轻工、发电、化工行业、水处理工程,在治理污水、净化环境、节能降耗等方面发挥着积极的作用。以质量求生存,以诚信求发展是我们的宗旨。欢迎海内外广大客户到我厂参观考察,我们将与您一起创造美好的明天。

随着社会发展,人们的生活质量进一步提高,对生存环境的要求也逐渐提高,我国目前现有的各类化工、石化、医药、钢铁及各城市污水处理厂等已建或改建的污水处理厂各类池井,大都处于裸露状态,各污水池中产生的废气直接排放于大气中,严重污染了空气质量,对建设和谐社会产生了重要影响,我公司为改善空气质量,结合企业自身实际情况,开发生产了适合各种污水处理厂(站)池井加盖密封的防护罩。污水池的废水,用玻璃钢防护罩遮盖,杜绝废气外溢,并用通风管道收集废气,进入废气净化塔,经过处理后排放于大气当中,大大改善了污水池废气的排放,提高了空气质量,得到了环保部门和很多企业的认可,并进一步向全国推广运用。

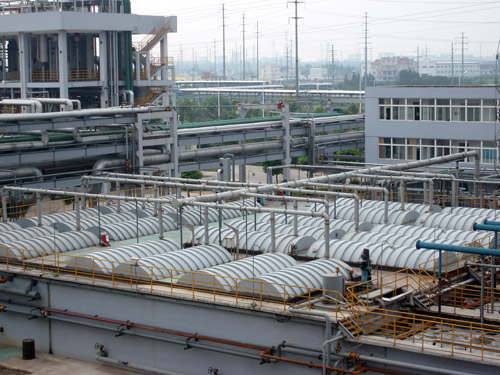

污水池加盖

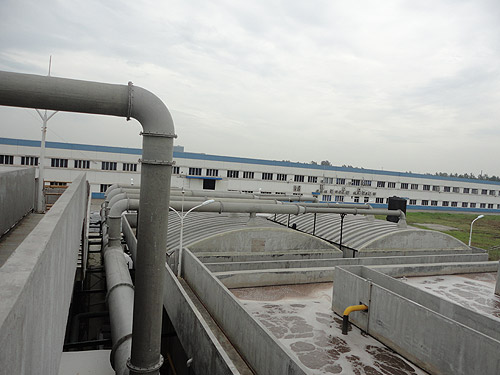

污水池加盖实例

二、 污水池废气处理的工艺描述

污水池废气处理就是在污水池上方增设玻璃钢防护罩。玻璃钢具有高质、高强、耐腐蚀、便于施工等优点,是目前各污水池加盖的首选材料。

我公司为客户采用的玻璃钢防护罩,是根据用户污水池的特定形状为用户制订方案,供用户选择,尽可能满足用户的需求。

污水池加盖处理废气的工艺原理,在污水池上方增设玻璃钢防护罩,此时污水池中产生的废气与空气隔绝,在防护罩表面增设出气口,并安装通风管道,废气由通风管道进入废气净化塔,为加大废气收集,在净化塔前安装玻璃钢风机,由风机将废气吸入净化塔,废气在塔内经两级喷淋,若废气呈酸性则采用碱液循环吸收,若废气呈碱性则采用酸液循环喷淋吸收,废气处理效率达90%以上,排放达到国家有关标准。

三、 设备介绍

玻璃钢防护罩采用优质的防酸防碱耐腐蚀性能优异的不饱和聚酯树脂,作为基体材料,以中碱或无碱玻璃纤维布作为增强材料,采用优良的固化配方,先进的固化工艺,根据各污水池的状况形状,确定特定模具作为成型外模固化成型。

防护罩表面采用抗老化、耐候、抗紫外线胶衣树脂,色泽鲜艳,美观大方。

经上述工艺形成的玻璃钢防护罩强度高、耐腐蚀、抗老化、安装维护方便、美观大方。

玻璃钢性能指标参考值如下表

项目 抗拉强度MPa 比重 树脂含量 固化度 单位承载 使用寿命
内容 180-300 1.8以上 55%以上 85%以上 150㎏/㎡ 15年以上

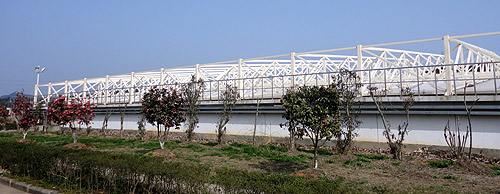

污水池盖板实例

为进一步提高防护罩强度和刚度,防护罩一般设计成拱形,提拱高度根据污水池宽度确定,在防护罩表面设计为波浪型,大大提高防护罩的刚性,就单体护罩而言,能承载300㎏的荷载,防护罩整体组装后,可承载1000㎏荷载,高强安全是防护罩的重要特色。对于圆形污水池(如沉淀池、浓缩池等),设计为平板护罩,采用伞形布置立筋加强,并辅以钢架支撑,安装方便,美观大方。

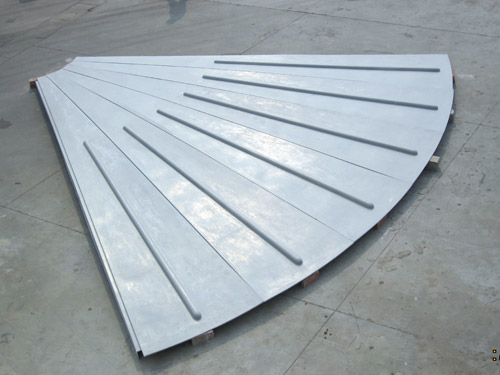

圆形污水池盖板

污水池加盖实例

污水池加盖实例

四、 推广和应用

我公司开发生产了污水池加盖已在许多污水处理企业得到应用,并得到企业赞同和认可。中国水利电力公司承建毛里求斯污水处理项目中,浓缩池、加氯池就采用了我公司的玻璃钢加盖设备效果很好。

污水池加盖-膜式密封

污水池加盖弧形护罩单体

在江苏瑞祥化工有限公司及香港建滔集团实友(扬州)有限公司的污水池加盖项目中,我公司采用了弧形罩加盖的设计方案,废气收集采用玻璃钢通风管道及废气处理采用BZKJ型净化塔。经开机运行后得到用户认可,并由当地环保部门确认为优秀产品。

2011年6月份,我公司承建了新加坡独资企业 ,扬州创利皮革有限公司污水池加盖工程,环保部门进行了现场调研和参观,并赞赏我公司的污水池加盖产品。

随着企业的不断发展,我公司将不断改善产品设计,结合客户的需求,适合市场需要,研制出更好更新的产品为环境保护作出贡献,为创建和谐社会尽自已的努力。

五、BZKJ系列玻璃钢废气净化塔

5.1概述

在污水池加盖中,采用的废气净化塔为BZKJ系列玻璃钢废气净化塔,是我公司吸收国外废气处理设备的先进技术,并结合我公司几十年制造玻璃钢酸雾净化塔的实践经验,研究开发的新一代废气净化设备。该系列设备设计了一般控制和自动控制两种形式,满足了用户不同的需要。同时该设备还具有结构紧凑,占地面积小,外形美观,且运行阻力低,因而配套的风机功率小、能耗省、噪音低。本系列设备采用紧密型填料喷淋处理工艺,经模拟性生产测试及实际使用并经环保部门监测,其处理氯化氢(HCl)气体,净化效率在95%以上,硫酸雾(H2SO4)气体,净化效率在90%左右,碱雾(NaOH)气体净化效率93%以上。所以本系列设备是目前国内化工、机械、电子、冶金、医药等行业废气处理的最新颖、最理想净化设备。

5.2、产品特点

5.2.1净化效率可靠

在研究试制过程中,为验证产品性能,我公司特邀请了省、市环保局对该系列产品中的BZKJ-5型进行了模拟生产测试,取得了大量数据,经分析整理,氯化氢(HCl)气体的平均净化效率达96.3%,硫酸雾(H2SO4)的平均净化效率为93.2%,碱雾(NaOH)气体的平均吸收效率为95%。

5.2.2、结构设计合理

BZKJ系列废气净化塔为湿法吸收型净化设备,其功能设计为填料、喷淋分组分级式。当处理废气为酸性时,一般宜采用氢氧化钠(NaOH)为吸收中和液。当处理废气为碱性时,一般用中性水或偏酸性水进行洗涤。其工作原理为:废气由风机压入净化塔内外向夹套组成的均压室,通过匀风格栅使废气匀速进入一级填料功能段,进行一级喷淋,使气液二相得到一次充分接触 ,经一级处理后的废气用由渐扩段减速进入二级填料喷淋功能段,再使废气得到更充分的气液二相接触反应,然后再经脱液器脱液除雾后,尾气由排出口经风道排入大气。净化后的尾气排放符合《大气污染物综合排放标准》GB16297-1996表2的规定。

根据以上设计原理和功能要求,BZKJ废气净化塔和其它系列玻璃钢酸雾净化塔相比,其结构设计和附件配置,我们采取了以下改进措施。

(1)改进了国内一般净化塔的循环水泵系统和其循环液箱的结构。

a、循环液喷淋泵的选配:国内一般废气处理设备循环喷淋泵采用卧式离心泵,其弊病是密封环容易损坏、漏液,严重的造成设备间环境污染,影响操作,且维修频繁。所以,我公司制造的BZKJ型玻璃钢废气净化塔,综合了国内常用的耐腐泵的特点,最终选用了上海永安水泵厂生产的FYS型FRPP耐腐蚀液下泵为本塔循环液喷淋泵。该泵具有高节能、低噪声、无泄漏、耐腐蚀性强,维修方便,使用寿命长等优点。

b、循环液箱的结构:BZKJ型净化塔的循环液箱即本塔的底座,其主体有法兰与塔体相连,并分隔有加药槽、循环液回流槽的功能。加药槽的设置是为满足净化塔运行时的碱液贮用量,一般以标准工况下满足运行三十天而设计容量,并设有人工配料口和自动进液口、放净口等部件。循环液回流槽是满足净化塔的正常运行,其设计有贮液槽、回流槽、滤液器、循环液喷淋泵安装座、人工检修口、PH探头、液位计安装口、补水口、溢流口、排污口、液位表等部件。

(2)选用比表面积大,穿孔率高,液膜状态生成快,沟留现象小的新颖滤料——悬浮球(Ⅴ型)或改进型阶梯环填料,替代了国内常用的鲍尔环填料和拉西环填料。

5.2.3、玻璃钢塔体质量可靠、性能保证

根据废气净化塔各部件的工作环境,我们分别选用了耐酸、碱性能好和结构强度高的树脂为基材制成各玻璃钢部件,塔体外表采用防水、防老化性好的胶衣树脂,使净化塔外观永保色泽鲜艳;结构、耐腐层可长期适应使用,另为增强塔体强度和安装、运输方便,塔体外壳采用了若干纵向加强筋,并根据各种型号的体型大小分别采用圆筒体分段与分片相结合的综合结构。

在玻璃钢壳体的设计方面,我们考虑了以下综合因素:玻璃钢净化塔与其它玻璃钢制品相比,其工作环境是相当恶劣的,长期在酸、碱性的腐蚀下工作,并且要承受塔体自身压力及溶液压力,还要承受工作时一定的风压(正压或负压——1500Pa左右),故要求全部玻璃钢制作既要有良好的耐腐蚀性能,又要保持较高的抗拉、抗压强度。在考虑了强腐蚀下的强度折减系数及手糊成型工艺的离散性等因素后,针对我们的塔形结构和使用环境特点,按最恶劣的工作环境情况下,整个玻璃钢部件仍保持富裕的储备强度。

六、玻璃钢风机

在污水池加盖中,提供废气吸收动力的,来源于优异的玻璃钢风机的抽风性能。我公司选用的GBF4-72型系列耐腐蚀玻璃钢离心风机,是以优质碳素钢为骨架,以特定的工艺方法,把钢制叶轮与聚酯树脂复合成耐腐蚀、强度高的复合结构制品,使其不但具有全玻璃钢风机的耐腐蚀性能,而且保留了钢制风机结构强度,空气性能达到4-72风机性能要求,曲线平坦,使用范围宽广,噪音低,寿命长,经实践使用证明,是目前国内较理想的耐腐蚀风机。

该风机适用于排送温度不超过80度的腐蚀性气体,可作为一般工厂及建筑物通风换气,特别适用于各种形式的废气净化塔及净化设备配套使用。
